All-in-One nátrium-ion energiatároló rendszer
egy teljesen integrált nátrium-ion akkumulátoros energiatároló rendszer (BESS)
A szekrény egyesíti a 115kWh nátrium-ion akkumulátorcsomagokat, egy 100 kW-os PCS-t, BMS-t, EMS-t, nagyfeszültségű dobozt, folyadékhűtést és többszintű tűzvédelmet egyetlen kültéri, üzemkész platformon. Olyan projektekhez tervezve, amelyek értékelik a biztonságos üzemeltetést, a hideg éghajlati toleranciát és a gyors kisfeszültségű integrációt.
100kW / 115 kWh
Miért a Lumen 115L?
A Lumen 115L energiatároló rendszer intelligens tűzvédelmi rendszerrel rendelkezik, amely egyesíti az RS311 füst-hőmérséklet érzékelőt, a QRR0.15G/S-PFK termokémiai aeroszol oltóberendezést és a hang-fény riasztást a korai, precíz tűzérzékelés, azonnali figyelmeztetés és gyors, hatékony oltás érdekében. Kompakt, gyorsan reagáló, alacsony karbantartási igényű és rendkívül alkalmazkodó, ez a rendszer átfogó biztonságot és stabil működést biztosít az energiatároló rendszer számára.
A Lumen 115L energiatároló rendszer integrálja a FFD POWER saját fejlesztésű ANY PORT SCADA rendszerét, amely párhuzamos kommunikációs architektúrát tesz lehetővé a helyi és távoli vezérlőegységek között. A Siemens PLC, PCS, BMS és TSO (átvitelirendszer-üzemeltető) interfész egységes átjáróhoz való csatlakoztatásával a rendszer egyidejűleg támogathatja a helyi vezérlési logikát és a távoli diszpécselést. Eközben a Siemens PLC biztosítja, hogy a helyi biztonsági reteszelések és vezérlési logika teljesen működőképesek és biztonságosak maradjanak. Ez az architektúra garantálja mind a gyors külső reagálóképességet, mind a robusztus helyi megbízhatóságot.

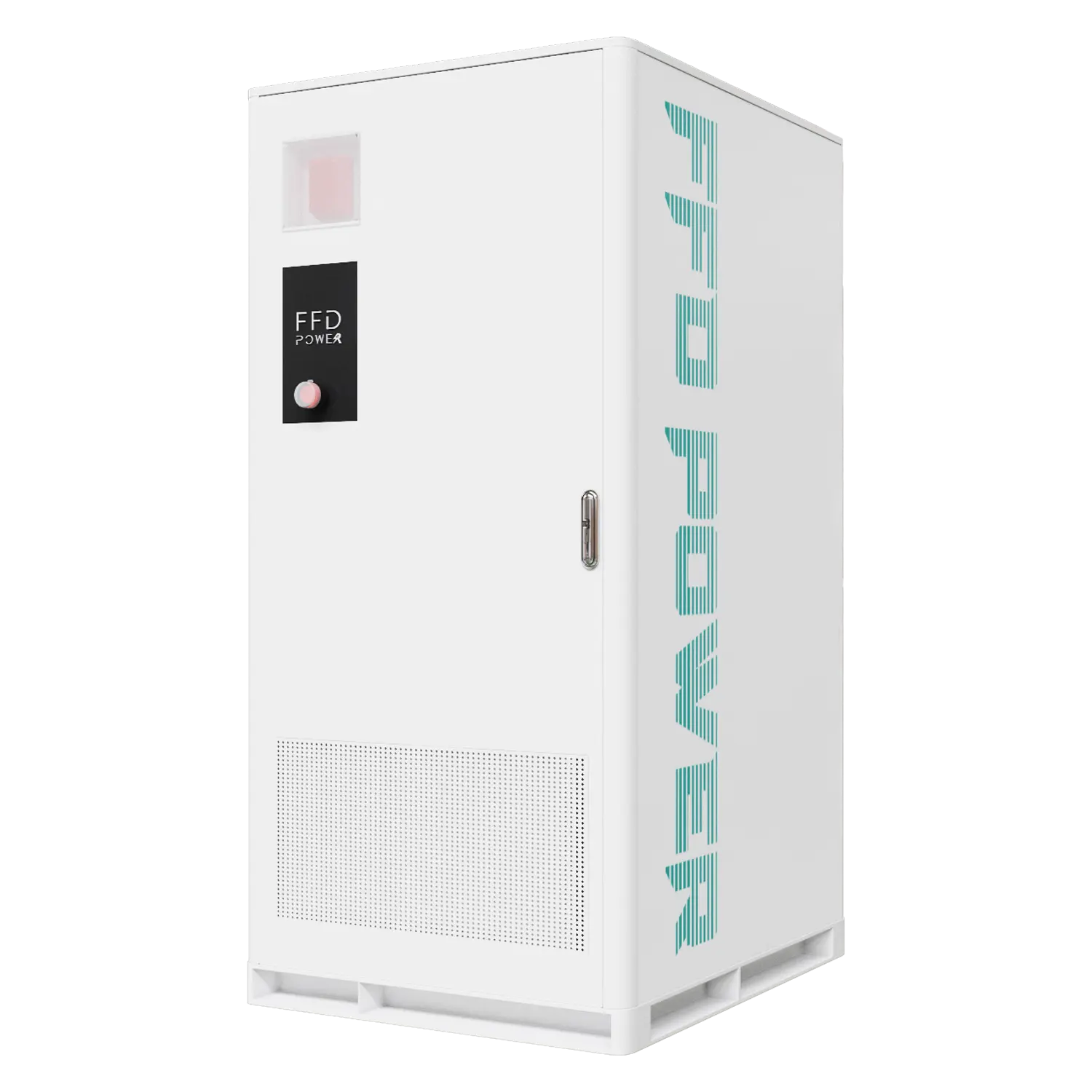

A Lumen 115L energiatároló rendszert all-in-one kültéri szekrényként tervezték, amely egyesíti az akkumulátoros tárolást, PCS-t, DC/DC-t, EMS-t, hőgazdálkodást és tűzvédelmet egyetlen, gyárilag integrált egységben. Ez csökkenti a helyszíni munkát, lerövidíti az üzembe helyezési időt, és megkönnyíti a telepítést olyan helyszínekhez, amelyek kompakt és szabványosított tárolóblokkot igényelnek. A szállítási hatékonyság maximalizált — egyetlen 40 lábas HQ konténer akár 10 egységet is befogadhat — jelentősen csökkentve a logisztikai költségeket és egyszerűsítve a projekt bevezetését.
A Lumen 115L nátrium-ion energiatároló rendszer kiküszöböli a lítiumtól való függést a nátrium, a Föld egyik legbővebb elemének kihasználásával, ezáltal a rendszernek ellenállóbb anyagalapot biztosítva az ellátási lánc volatilitásával szemben, amely ismételten befolyásolta a lítium-ion gazdaságosságát. Stacionárius tárolásra tervezve a Galaxy 115LS megbízhatóan működik -25°C-tól +55°C-ig, és különösen jól illeszkedik hideg éghajlatú alkalmazásokhoz, ahol a lítium-ion rendszerek gyakran nagyobb hőtámogatást igényelnek a használható teljesítmény fenntartásához. Nátrium-ion kémiája stabilabb hőprofilt kínál, segítve a hőszökési kockázat csökkentését kereskedelmi és ipari telepítésekben. A Galaxy 115LS nem egyszerűen egy feltörekvő alternatíva, hanem egy célzottan a valós energiatárolási alkalmazásokhoz tervezett megoldás.
Rendszerparaméter
Fő rendszerparaméterek különböző opciókkal
115 kWh, 5 folyadékhűtéses akkumulátorcsomagból áll
CE
IEC 62619
IEC 63056
UL 9540A
UN 38.3
MSDS
100 kW, 220/400V kimeneti feszültség, 50/60 Hz
CE
IEC 62109
IEC 50549
VDE 4105
VDE 4110
VDE 4120
Vezérlési kommunikációs protokoll: Modbus TCP/IP, IEC 61850
ISO 27001
